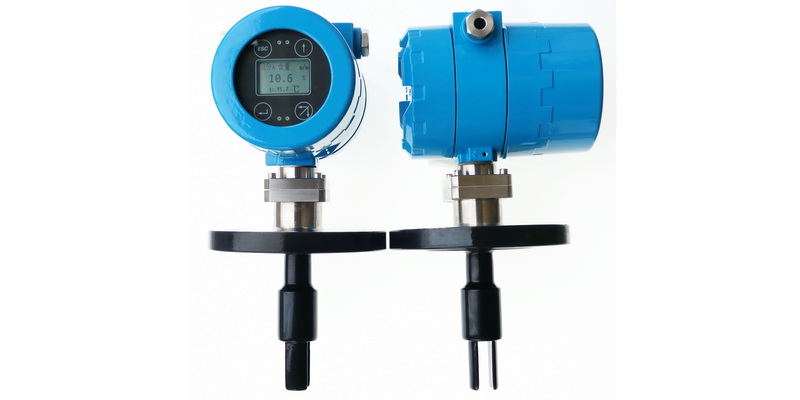

GB-DMR硫酸在线密度计

1.  概述:GB-DMR型硫酸在线密度计专为硫酸在线精确测量和采集应用需要而设计。经多年现场应用总结,根据硫酸的特点而设计出的一款具有针对性的密度计,有效的解决了传统在线密度计测量中精度差、重复性不好、不变数、数据变化缓慢或数据乱跳、不耐腐蚀等缺点。作为一种只需要极少量维护的稳定而可靠的直插型在线密度计,它们能够提供完全一体化的即插即用,免维护式密度和浓度测量。



2.产品优点:

﹡完全一体化的即插即用,免维护式数字测量

﹡无活动部件,满足连续测量需要,不需要维护

﹡安装灵活方便,无需调试

﹡整体尺寸小,对现场空间要求低

﹡独特的直插式设计,长度最高可达数十

﹡一体式变送器可进行模拟和数字通讯

﹡出厂经严格测试和效验保证了精度和性能

﹡可在管道、旁路和罐体中进行连续的实时测量

﹡有多种防腐蚀材质

﹡卓越的可靠性和安全性

﹡优化设计不易受振动、压力变化的影响

在密度检测过程中自动补偿温度对被测介质密度的影响



3. 产品特点:

GB-DMR型音叉式密度计采用工业级高性能单片机集成电路,由微处理器进行完整的信号调节、计算和诊断功能,无需远程电子装置进行处理。精度高,稳定性好,抗干扰能力强。

输入信号和输出信号完全隔离,便于用户进行系统的抗干扰设计。

供电采用隔离电路设计,宽幅精密供电,耐冲击,抗干扰。

传感器信号采用光电隔离设计



4.适用范围

  适用范围典型行业包括,石油化工行业,酿酒业,食品行业,制药行业和矿物加工(如粘土,碳酸盐、硅酸盐等),具体应用于以上行业中的多产品管道中的界面检测,搅拌 混合物的密度检测,反应釜终点监测,离析器界面检测。



5.应用行业

﹡脱硫行业中石灰浆液密度和浓度的测量

﹡脱硝行业中氨水的密度和浓度测量

﹡选矿行业中矿浆的密度和浓度测量

﹡表面处理行业中配比液体的密度和浓度测量

﹡化学工业,高分子制备中的密度和浓度测量

﹡化肥生产土壤改良中密度和浓度测量

﹡原子能工业及火箭技术中密度和浓度测量

﹡医药行业药液、浓缩液的密度和浓度测量

﹡酒精等化学试剂、化工液体的密度和浓度测量

﹡冶金、石油及油合成制品的密度和浓度测量



6.工作原理

传感器基于元器件振动原理工作,元器件部分为浸入被测液体中的音叉部分。音叉部分通过内在的固定于叉体底部一端的压电设备感应振动。震荡频率由固定于叉体另一端的二次压电设备来检测,然后通过顶部的电路放大信号。
液体密度和被测液体流动时的震动频率密切相关,当被测液体密度变化时,液体流动时的振动频率也随之改变。通过以下方程,被测液体的密度可以被精确的计算出来。
D= K0+K1T+K2T2
D=
未校准的被测介质密度(kg/m3)
T=
振动频率(μs).
K0
K1K2=常量
7.
技术参数



密度测量范围

0.5 – 2.5 g /cc (500 – 2500 kg/m3)

密度计标定范围

0.7 – 1.5   g /cc (700 –   1500 kg/m3)

密度测量精度

± 0.001 g /cc (± 1 kg/m3);± 0.0005 g /cc (± 0.5 kg/m3)(HT级 )

重复性

± 0.0002 g   /cc (± 0.2    kg/m3)

浓度测量范围

0-100%

浓度测量精度

0.5%

温度输出范围

-40 ~ +150℃

最大工作压力

10MPa  特殊  20MPa

流体粘度范围

– 20000 cP

温度系数

小于0.1 kg/m3/℃ (校正后)

压力影响

可忽略不计

内置温度传感器

PT100

接液材质

316L/304不锈钢 哈氏合金

叉体涂层

标准型,PTFE 或电解抛光

供电电源

24VDC,≥500mA

模拟信号输出

4 -20 mA,0-1000Hz,RS485   Modbus RTU

输出精度(20℃)

读数的± 0.1%或± 0.05% FS

输出重复性(-40 ~ +85℃)

± 0.05% FS

过程连接

ANSI 150 ~ 1500 RF

DIN 50 PN16  DIN 50 PN40 IDF 和 RJT 卫生型

防爆标志

Ex d IIC T6 Gb

防护等级

IP65

外壳

铝合金
