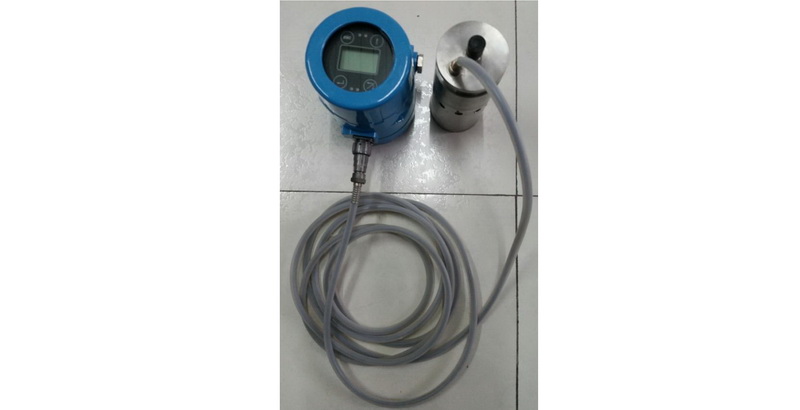

GB-DMR音叉式密度计(投入式)

1.  概述:GB-DMR在线密度计专为应对苛刻的液体在线精确测量和采集应用需要而设计。作为一种只需要极少量维护的稳定而可靠的直插型在线密度计,它们能够提供完全一体化的即插即用,免维护式密度和浓度测量。



2.产品优点:

﹡完全一体化的即插即用,免维护式数字测量

﹡无活动部件,满足连续测量需要,不需要维护

﹡安装灵活方便,无需调试

﹡整体尺寸小,对现场空间要求低

﹡独特的直插式设计,长度最高可达80

﹡一体式变送器可进行模拟和数字通讯

﹡出厂经严格测试和效验保证了精度和性能

   ﹡可在管道、旁路和罐体中进行连续的实时测量

   ﹡有多种防腐蚀材质

﹡卓越的可靠性和安全性

   ﹡优化设计不易受振动、压力变化的影响

在密度检测过程中自动补偿温度对被测介质密度的影响



3. 产品特点:

GB-DMR型音叉式密度计采用工业级高性能单片机集成电路,由微处理器进行完整的信号调节、计算和诊断功能,无需远程电子装置进行处理。精度高,稳定性好,抗干扰能力强。

输入信号和输出信号完全隔离,便于用户进行系统的抗干扰设计。

供电采用隔离电路设计,宽幅精密供电,耐冲击,抗干扰。

传感器信号采用光电隔离设计





4.适用范围

  适用范围典型行业包括,石油化工行业,酿酒业,食品行业,制药行业和矿物加工(如粘土,碳酸盐、硅酸盐等),具体应用于以上行业中的多产品管道中的界面检测,搅拌 混合物的密度检测,反应釜终点监测,离析器界面检测。



5.应用行业

﹡脱硫行业中石灰浆液密度和浓度的测量

﹡脱硝行业中氨水的密度和浓度测量

﹡选矿行业中矿浆的密度和浓度测量

﹡表面处理行业中配比液体的密度和浓度测量

﹡送煤过程中煤泥的密度和浓度测量

﹡糖浆的密度和浓度测量

﹡淀粉乳液的密度和浓度测量

﹡医药行业药液、浓缩液的密度和浓度测量

﹡酒精等化学试剂、化工液体的密度和浓度测量

﹡石油及油合成制品的密度和浓度测量



6.工作原理

传感器基于元器件振动原理工作,元器件部分为浸入被测液体中的音叉部分。音叉部分通过内在的固定于叉体底部一端的压电设备感应振动。震荡频率由固定于叉体另一端的二次压电设备来检测,然后通过顶部的电路放大信号。
液体密度和被测液体流动时的震动频率密切相关,当被测液体密度变化时,液体流动时的振动频率也随之改变。通过以下方程,被测液体的密度可以被精确的计算出来。
D= K0+K1T+K2T2
D=
未校准的被测介质密度(kg/m3)
T=
振动频率(μs).
K0
K1K2=常量
7.
技术参数



密度测量范围

0.5 – 2.5 g /cc (500 – 2500 kg/m3)

密度计标定范围

0.8 – 1.2    g /cc (700 –   1500 kg/m3)

密度测量精度

± 0.001 g /cc (± 1 kg/m3);± 0.0005 g /cc (± 0.5 kg/m3)(HT级 )

重复性

± 0.0002 g   /cc (± 0.2    kg/m3)

浓度测量范围

0-100%

浓度测量精度

0.5%

温度输出范围

-10 ~ +70℃

最大工作压力

10MPa  特殊  20MPa

流体粘度范围

0 – 500 cP

温度系数

小于0.1 kg/m3/℃ (校正后)

压力影响

可忽略不计

内置温度传感器

PT100

接液材质

316L/304不锈钢 哈氏合金

叉体涂层

标准型,PTFE 或电解抛光

供电电源

24VDC,≥500mA

模拟信号输出

4 -20 mA,0-1000Hz,RS485   Modbus RTU

输出精度(20℃)

读数的± 0.1%或± 0.05% FS

输出重复性(-40 ~ +85℃)

± 0.05% FS

过程连接

投入式

防爆标志

Ex d IIC T6 Gb

防护等级

IP65

外壳

铝合金
