首页 > 产品中心 > GB-STS静态扭矩传感器

产品中心

Product center

联系电话:

010-80712823 010-80734809 010-80734819

在线密度计VIP专线:

15901329880(仝经理)

15911112019张小姐(销售主管)

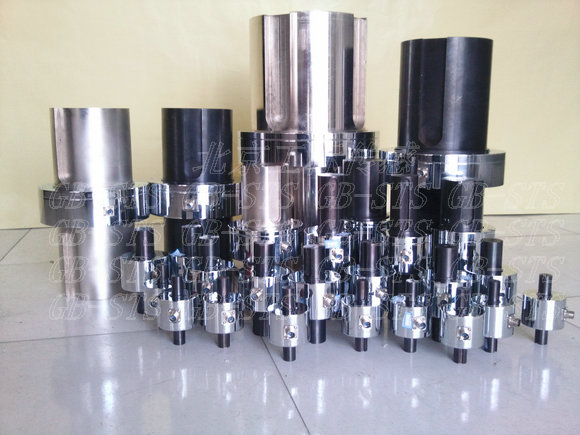

      GB-STS系列静态扭矩传感器是在整合德国扭矩传感器生产技术的基础上研发出的产

品,本产品性能技标因优于国内同行产品被许多大型跨国公司配套出口到国外。其一

GB-STS300Km静态扭矩传感器被德国一大型阀门厂采用。

      GB-STS扭矩传感器被广泛应用于试验机、扭力扳手标定、电动执行器、阀门、转向机静止扭矩检测等 测试系统中,由于出色的稳定性、较高的测量精度和极高的性价比而受到用户的赞誉。



      技术参数:


        1.测量范围: 0.01Nm---500kNm 可选

        2.连接方式: 单键、双键等。

        3.外型尺寸: 参见下列表格

        4.测量不确定度 0.5%FS0.3%FS0.1%FS 可选

        5.适应环境温度-20~60˚C

        6.过载能力:120%150%200% 可选

        7.相对湿度:≤90%RH8.防护等级:IP68


      电气指标:


         1.频率响应100μs

         2.绝缘强度:200MΩ100V

        3.供桥电压:精密10VDC

         4.输出信号:≈1mv/V或按客户的要求定做。

         5.传感器内阻:350欧姆、700欧姆、1000欧姆。

        6.负载能力:原始信号需接驳仪表放大器或二次仪表。

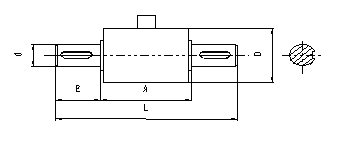

                外型尺寸图

  N.m

    D

   d

    L

    E

    A



  备注

0~100

   60

   18

   105

   29

    47

    6x6x24

  单键

200~500

   80

   33

   146

   45

    56

    8x10x40

  双键

1K~2K

  114

   48

   242

   90

    62

    14x9x85

  双键

5K~10K

  114

   70

   270

   100

    70

    22x14x100

  双键

   ---

  ---

  ---

   ---

   ---

   ---

      ---

    ---

更多外型尺寸请电询
